らくらく電子実験ボード「エレモ」 入力ボード ロータリエンコーダ

型番 ADM-105
価格: 3,300円(税抜)
在庫数
数量:

回転操作の入力に役立つ!エレモ入力ボードの第5弾


商品紹介

「エレモ」シリーズは目的に合わせて選べる全14種類の電子回路基板です。組み合わせにより様々な回路や電子工作を作ることができます。本商品は2つのロータリエンコーダを搭載した入力ボードです。1回転で12パルス発生するインクリメンタル方式の仕様で、回転数や回転方向をマイコンに伝えるのに最適です。


仕様

  • 【ボード】電源動作:DC5V / 入力スイッチ数:2 / 外形寸法:50×90mm
  • 【エンコーダ】パルス・回転:12 / 出力:インクリメンタル / 定格電流:0.5mA

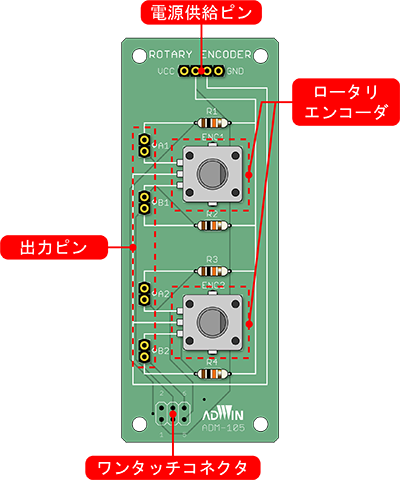

  • ボード概観


    エレモシリーズ ラインナップ

    マイコンボード

  • ADM-001 PIC-16F627A
  • ADM-002 ATTINY2313
  • 入力ボード

  • ADM-101 プッシュスイッチ
  • ADM-102 プッシュスイッチマトリクス
  • ADM-103 トグルスイッチ
  • ADM-104 ジョイスティックスイッチ
  • ADM-106 ボリューム
  • 出力ボード

  • ADM-201 LED
  • ADM-202 LEDドットマトリクス
  • ADM-203 7セグメントLED
  • ADM-204 LCD 16文字×2行
  • ADM-205 DCモータ制御
  • ADM-206 ステッピングモータ制御
  • オプション

  • 線材セット35本:エレモボード間の接続に使える配線セット
  • サンプル回路集:「エレモ PIC16F627A」を使った回路例をサンプルソースとともに紹介
