単軸ロボットワークハンドリング装置

型番 FAWHD
価格: 2,600,000円(税抜)
オプション:
数量:
  • ※ こちらの商品はお届けまで通常3ヶ月ほどお時間をいただいております。
  • ※ 北海道、沖縄及び一部離島へのお届けは別途送料が発生致します。
  • 商品の説明

    単軸ロボットはDCサーボモータなどでボールねじを回転させ,リニアガイドで支えられたスライダ部をレールに沿った一軸方向に直線運動させ, 精度の高い位置決め運転を行うアクチュエータで,工場の自動化ラインで非常によく使われます。

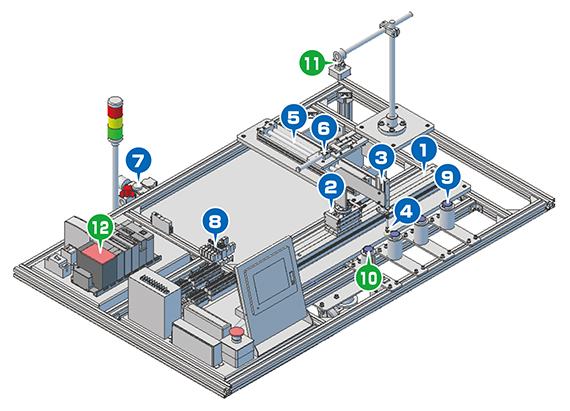

    商品の内容

    製品仕様
    外形寸法 1260W×910D×1050H/mm
    本体重量 約45kg
    定格使用電源 AC100V
    制御電源 DC24V
    定格周波数 50/60Hz
    PLC入出力 入力32点/出力32点
    名称 説明
    単軸ロボット DCサーボモータとボールネジによる電動スライダユニット
    パソコン対応ソフトウェア,ティーチングボックス付属
    付属の電源ユニットは単軸ロボットの他,オプションのパーツフィーダの電源も供給します
    ロータリテーブル 回転テーブルをエアシリンダとラック&ピニオン機構により遥動運動させるエアアクチュエータ
    Z軸方向
    エアシリンダ
    ガイド機能付複動エアシリンダ
    真空エジェクタ
    及びバキュームパッド
    真空エジェクタにより発生する負圧をバキュームパッドに導き,ワークを吸着把持する真空機器
    ワーク搬送用
    エアシリンダ
    マグネット式ロッドレスシリンダ
    すべり軸受式スライダ,両端ショックアブソーバ式ストッパ付
    ワーク排出用
    エアシリンダ
    単動押出しエアシリンダ
    エアー
    コンビネーション
    エアフィルターとレギュレータのコンビネーション
    ソレノイドバルブ類 使用する空気圧機器に最適なポート数,切り換え状態位置の数をもつソレノイドバルブで構成
    直接配管形マニホールドに接続
    安定した中間停止用にパーフェクトブロックを準備
    ワークホルダ ワーク3個をセットできるワークホルダ,単軸ロボットの軸方向に位置調整ができます
    標準で4台のワークホルダが付属します
    スタックフィーダ 電動シリンダを使いワークを供給方向に送るスタック式フィーダ
    標準の電源を使用する場合最大で4台搭載できます
    検査ユニット カメラ 500万画素産業用ボードカメラ,画像処理 パソコンを用いたパターンマッチング処理,
    パソコンPLC間通信 TCP/IPによるイーサーネット通信
    PLC制御ユニット 三菱QシリーズPLC及びGOTで構成

    ※⑩~⑫はオプションとなります。
