製図訓練用実体模型セット

型番 MDSM-1T
価格: 98,000円(税抜)
在庫数
数量:

54種類の模型で機械製図トレーニング

本製品は、JIS規格を基準に選定された54種類の模型で構成されており、実際の「形」に触れながら機械製図のトレーニングを行うことを目的とした実習教材です。121問の課題を収録したワークブックが付属しており、セット内の模型に対応した問題も多数掲載されています。あわせて利用することで効率的かつ確実に機械製図の技術を身に付けていくことが可能です。

機械製図において、基礎や規格に対する理解・判断、模型から図面を起こす表現技術、図面の不適切箇所を発見し解決するノウハウ、部品の製作手順や工程を考える思考力などの習得に学習効果を期待できます。


商品情報

構成品

構成品 数量 概要
製図訓練用実体模型セット 1台 ABS樹脂製の模型54種類+収納箱で構成。
製図訓練用ワークブック 1冊 121問の課題を収録。単品でもお求めいただけます。

実習キット仕様

項目 内容
寸法 収納箱:555×324×145(mm)※付属品除く。
材質 収納箱:木製 、模型:ABS樹脂製

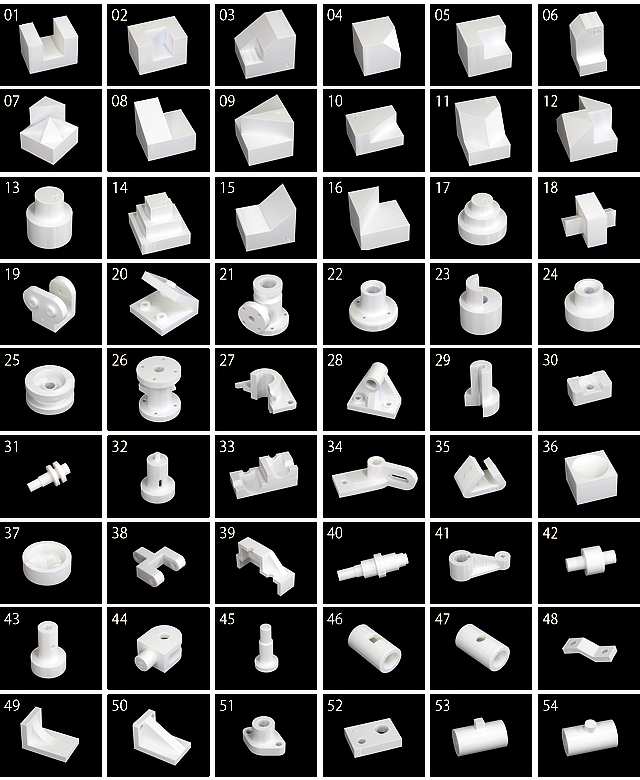

模型一覧


カリキュラム

ワークブックの収録内容は以下のとおりです。

タイトル 問題数
1 立体に慣れよう1 14
2 立体に慣れよう2 12
3 等角図 12
4 キャビネット図 10
5 展開図 8
6 正面図の選び方 5
7 断面図 10
8 寸法記入の方法 20
9 線図形の省略 10
10 特殊な図示法 16
11 相貫体と相貫線 4

導入実績(一部・敬称略)

【学校】

  • 阿南工業高等専門学校
  • 愛知工業大学
  • 岐阜工業高等専門学校
  • 弓削商船高等専門学校
  • 京都府立峰山高等学校
  • 九州産業大学
  • 熊本県立技術短期大学校
  • 呉工業高等専門学校
  • 広島国際大学
  • 三重県立四日市工業高等学校
  • 山口東京理科大学
  • 神奈川大学
  • 静岡県立小笠高等学校
  • 千葉科学大学
  • 大分県立工科短期大学校
  • 東京都立橘高等学校
  • 徳山工業高等専門学校
  • 兵庫県立神戸高等技術専門学院
  • 北九州工業高等専門学校
  • 和歌山工業高等専門学校
  • 【企業】

  • 日本原燃株式会社
  • クボタ機械設計株式会社
  • 西日本鉄道株式会社
  • リョービ株式会社
  • 東日本トランスポーテック株式会社
  • デンソーテクノ株式会社
  • 株式会社ブリヂストン
  • エイティテクノス株式会社
  • キヤノン株式会社
  • トヨタ自動車株式会社
  • 株式会社日立製作所
