リレーシーケンス制御教材:メカトロニクスシーケンスキット

型番 MS1-000VT
 価格: 180,000円(税抜)
在庫数
オプション:
数量:

30年間選ばれ続けるリレーシーケンス教材の決定版

本製品は、シーケンス制御に欠かせない入出力機器を搭載した有接点シーケンス実習教材です。課題形式のテキストが付属しており、各課題で提示された動作を実習キットに配線することで実現していきます。

基礎となるON回路からAND回路、OR回路、自己保持回路、インターロック回路、モータ駆動回路、モータ連動回路、タイマ回路と順番に取り組んでいくステップアップ方式となっているので、初めてリレーシーケンス制御に触れる方でもじっくりと理解を深めていくことができます。学習手順は、回路図の作成→実習キットの配線→動作の確認のサイクルで進んでいき、基礎編と応用編を合わせておよそ24時間ほどの学習でリレーシーケンス制御をマスターすることができます。


紹介ムービー

※学習DVD 全2巻は追加オプションとなっております。


商品情報

構成品

構成品 数量 概要
実習キット 1台
ケーブル(白・黒) 各10m 必要な長さを切断して使用。圧着端子、マークチューブ付き。
ヒューズ 5個 断線時の交換用。
CD 1枚 テキスト、回路図集、取扱説明書を収録。

実習キット仕様

項目 仕様
外形寸法 W500×D360×H140(mm)
重量 11kg
使用電源 AC100V
構造 板金製手提式箱型構造

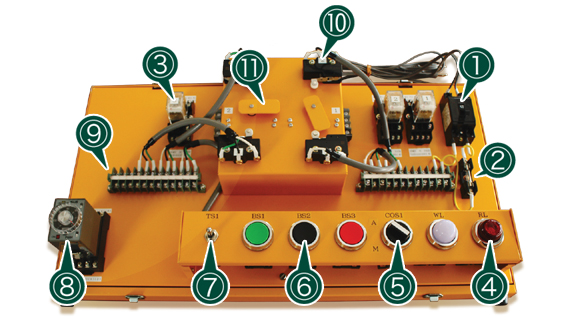

実習キット概観

各部名称・数量
1.配線用遮断器 ×1 2.ヒューズ ×1
3.電磁リレー ×3 4.ランプ ×2
5.切り替えスイッチ ×1 6.押ボタンスイッチ ×3
7.トグルスイッチ ×1 8.タイマ ×1
9.端子台 ×2 10.リミットスイッチ ×4
11.回転板(シンクロナスモータ) ×2

オプション

課題や回路の動作を動画で解説したDVDを追加します。ご希望の場合はカートボタン上のオプション項目からご選択ください。

オプション 概要
DVD 基礎編・応用編の全2巻構成。課題の内容や知識を動画で解説。

カリキュラム

【Aコース(基本編)】

STEP タイトル
01 基本回路
02 ON回路
03 AND回路
04 OR回路
05 モータの駆動回路
06 モータの正転・逆転回路
07 電磁リレー基本回路
08 自己保持回路(1)
09 自己保持回路(2)
10 リミットスイッチを用いた回路

【Bコース(応用編)】

STEP タイトル
01 マニュアル機能の追加回路
02 マニュアルとオートのインターロック回路
03 2台のモータの駆動回路
04 モータ連動回路(1)
05 モータ連動回路(2)
06 モータ連動回路(3)
07 モータ連動回路(4)
08 モータ連動回路(5)
09 電子タイマを使った回路

お客様の声

企業・講習会受講者

シーケンス図を読めるだけではだめで、実際に配線をしてみないとその回路が上手く動作するかどうかわからないということがよくわかりました。シーケンス回路はすぐ書けたものの、配線で正常動作しないことがたびたびあり、どこが悪いのか調べてやり直しました。実際にシーケンス回路を組む場合に注意する点がよく分かり、非常に有益でした。


企業・講習会受講者

キットを使用し、実際に動かすことによって理解する点、前回の回路を理解できれば次の回路へ進むことができる点、この進み方が良かったため理解しやすかったです。


高等専門学校・機械工学科教員

授業で使用していますが、非常に使いやすいと思います。機械工学科も電子・電気の分野に入っていかなければならないため取り入れています。回路図の読み方・書き方、配線の要領、リレーの使い方といったものがキットの中におさまっているので、回路を学習するのに非常に良いものだと思います。

※弊社アンケートの調査による


導入実績(一部・敬称略)

高校・高専 大学・専門学校 企業
北海道滝川工業高校 豊田工業大学 株式会社中電工
宮城県伊具高等学校 東京電機大学 九州電力株式会社
東京都立つばさ総合高等学校 東京理科大学 関西電気工事工業協同組合
茨城県立日立工業高等学校 大同大学 シャープ株式会社
栃木県立宇都宮工業高等学校 足利工業大学 株式会社資生堂
栃木県立那須清峰高等学校 静岡大学 三井造船株式会社
名古屋市立工業高等学校 佐賀大学 川崎汽船株式会社
広島山陽学園山陽高等学校 国立口之津海上技術学校 神鋼EN&Mサービス株式会社
広島県立呉工業高等学校 国立唐津海上技術学校 田中食品株式会社
広島県立福山工業高等学校 海上保安学校 昭和電工株式会社
長崎県立鹿町工業高等学校 独立行政法人海技教育機構 日本下水道事業団
宮崎県立小林秀峰高等学校 海技大学校 東洋バルヴ株式会社
沖縄県立南部工業高等学校 札幌科学技術専門学校 太平電業株式会社
苫小牧工業高等専門学校 群馬県立前橋産業技術専門校 株式会社財マックスビルマネジメント
弓削商船高等専門学校 鹿児島工学院専門学校 川口薬品化学株式会社
明石工業高等専門学校 摂南大学 日本たばこ産業株式会社
新居浜工業高等専門学校 国立清水海上技術短期大学校 株式会社タニタ秋田
福井工業高等専門学校 日本工業大学 四国計測工業株式会社
富山高等専門学校 産栄計測株式会社
島根県立松江工業高等学校 ヤマシタ機械株式会社
久留米工業高等専門学校 株式会社キンキ
