SIGLENT SDG810 10MHz 任意波形/ファンクションジェネレータ

品番 SDG810
価格: 30,800円(税抜)
×
数量:

コストパフォーマンスに優れた SIGLENT の信号発生器

  • 周波数(正弦波)最大 10 MHz
  • サンプリングレート 125 MSa/s, 垂直解像度 14 bit
  • データ長(任意波形)16 kpts
  • 豊富な変調方式:AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
  • 任意波形編集ソフトウェアが付属
  • 3.5 インチディスプレイ

<様々な種類の波形を出力>

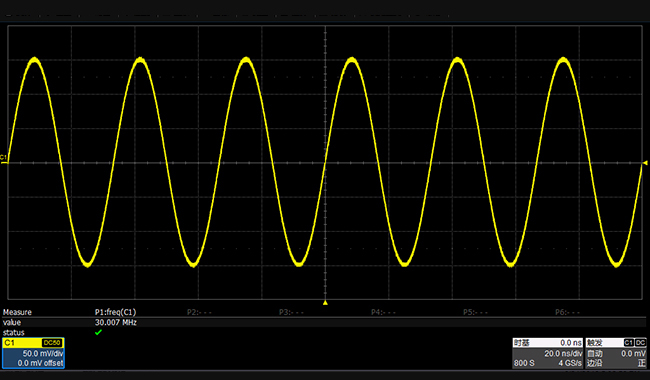

正弦波、矩形波、パルス、三角波、ホワイトガウスノイズ等の波形出力に対応しています。

  • 正弦波:最大 10 MHz 出力
  • 矩形波:デューティ比 最大 20-80%, 立ち上がり時間 24 ns 未満
  • パルス:パルス幅 最小 48 ns, 立ち上がり/立ち下がり時間 20 ns
  • 三角波:シンメトリ 0-100%
  • DC信号:±10 V 出力

<革新的な EasyPulse テクノロジー>

従来のDDS方式では、サンプリングレートと出力周波数が整数倍でない場合、1サンプリング周期のジッタが発生していました。EasyPulse テクノロジーはこの問題を完全に解決します。低ジッタの矩形波・パルス出力に加え、本テクノロジーには次のような利点があります。

  • 周波数(パルス)最大 5 MHz
  • 立ち上がり時間と立ち上がり時間の個別設定可, 最短 20 ns
  • パルス幅を最小 48 ns まで微調整可
  • 低ジッタ

<複雑な信号の生成>

多数の変調方式、掃引、バースト出力、信号合成に対応した信号生成機能を搭載。内部・外部・手動のトリガソースに対応しています。

<任意信号出力>

  • データ長(任意波形)16 kpts
  • 垂直分解能 14 bit
  • 組み込み任意波形 46 種類
  • 任意波形編集ソフトウェア:標準波形(正弦波、矩形波、ランプ波、パルス、ExpRise、ExpFall、Sinc、ノイズ、DC)、手動描画、ライン描画、座標描画、数式描画に対応しており、必要に応じた任意信号の生成が可能

基本仕様

帯域幅 10 MHz
サンプリング 125 MSa/s
チャンネル 1
データ長 16 Kpts (任意波形)
周波数分解能 1 µHz
垂直分解能 14 bit
波形 正弦波, 矩形波, ランプ, パルス, ホワイトガウスノイズ, 46 種類の組み込み任意波形
最大振幅 ±10 V
変調方式 AM, FM, PM, FSK, ASK, DSB-AM, PWM, Sweep, Burst
入出力 USB ホスト, USB デバイス

※ 詳細仕様についてはコチラ:SDG800 シリーズ データシート(英語)


構成品

構成品 数量 備考
SDG810 1
電源コード 1
USBケーブル 1
クイックスタート 1 英語
CD 1 ユーザーマニュアル(英語)、ソフトウェア収録
保証書 1 製品本体:購入後3年保証、付属品:購入後1年保証

ラインナップ

モデル 最大出力周波数 サンプリング 垂直分解能 データ長 チャンネル
SDG810 10 MHz 125 MSa/s 14 bit 16 Kpts 1 CH
SDG830 30 MHz 125 MSa/s 14 bit 16 Kpts 1 CH
