SIGLENT SDL1020X プログラマブル DC 電子負荷装置

品番 SDL1020X
価格: 82,800円(税抜)
×
数量:

幅広い用途に対応した SIGLENT の電子負荷装置

  • 入力電圧 DC 150 V, 入力電流 30 A, 最大 200 W
  • CC 動的負荷モード:連続, パルス, トグル
  • 電圧・電流測定速度:最大 500 kHz
  • 電流の立ち上がり時間の調整レンジ:0.001 A/µs ~ 2.5 A/µs
  • リードバック分解能:最小 0.1 mV, 0.1 mA
  • 短絡, バッテリー試験, CR-LED モード, 工場試験機能
  • 最大 100 ステップの編集に対応したリスト機能
  • OCP, OVP, OPP, OTP, LRV 保護
  • 外部アナログ制御
  • 0 ~ 10 V による電圧・電流監視
  • 3.5 インチ TFT 液晶ディスプレイ, 複数のパラメータとステータスの同時表示に対応
  • RS232, USB, LAN の接続インターフェースを内蔵
  • 波形トレンドチャート, ファイル保存・呼出機能
  • SCPI, LabView ドライバに対応した PC ソフトウェア付属

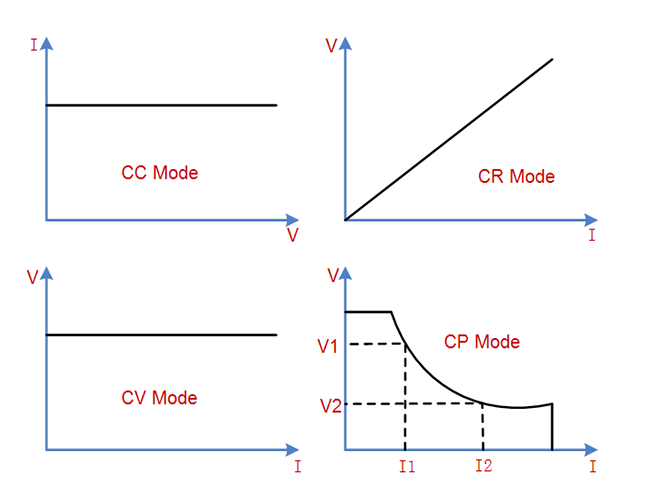

定常動作モード

SDL1000X シリーズには、定電流 (CC)、定電圧 (CV)、定抵抗 (CR)、定電力 (CP) の4つのモードが搭載されています。

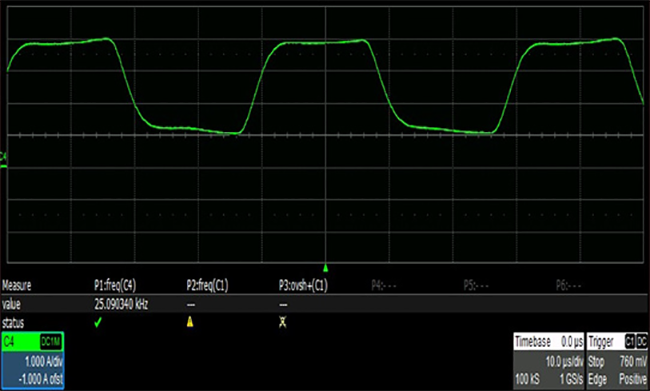

最大 25 kHz の動的テストモード (CC)

過渡試験において 2 つの異なる負荷値を用意し切り替えることができます。最大周波数は、CC モードにおいて 25 kHz、CP モードにおいて 12.5 kHz です。

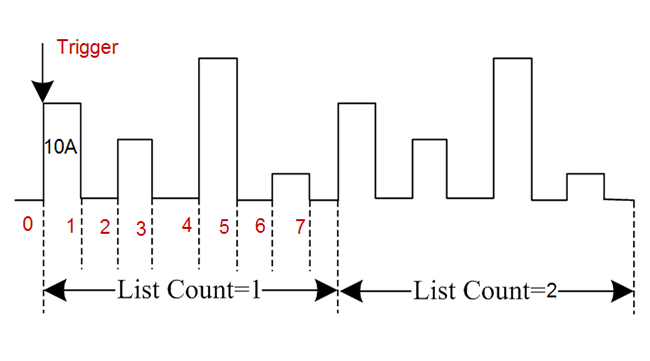

複雑なシーケンスも簡単にできるリスト操作機能

試験における各ステップの設定値・滞留時間・スルーレートをリスト操作機能で編集し、複雑な負荷シーケンスも素早く作成できます。スルーレートは CC モード時のみ編集可能です。

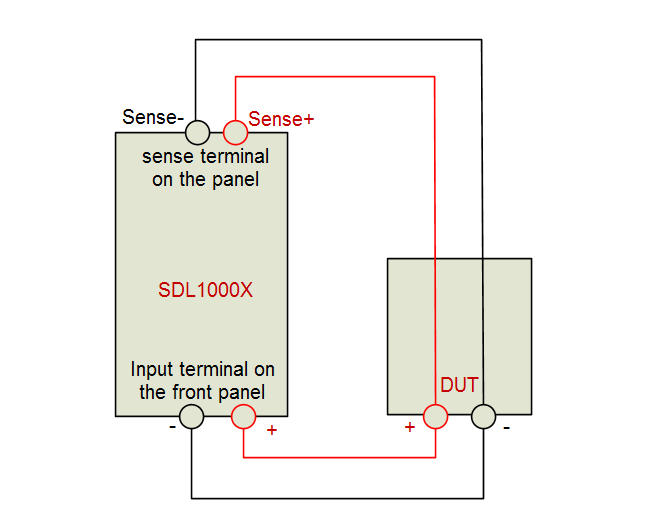

4 線測定補償モード

CC・CV・CR・CP モードでは、テスト対象機器との接続部で大きな電圧降下が生じます。4 線測定補償機能は電圧降下による誤差を効果的に除去します。

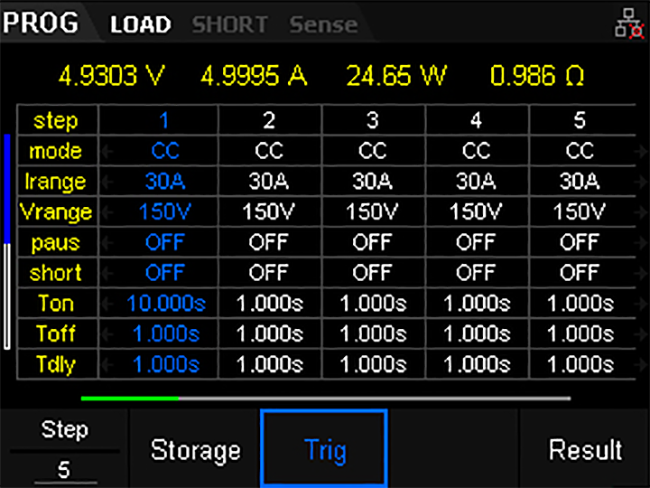

プログラム機能

ステップ毎のモードやパラメータ、期間を設定し、一連の自動テストプログラムを作成する機能です。50 ステップまで設定が可能で、自動テストファイルは 8 つまで保存することができます。


基本仕様

項目 仕様
入力電力 150 V, 30 A, 200 W
モード CC, CV, CR, CP
CC モード周波数 25 kHz
測定速度 最大 500 kHz
電流スルーレート 0.001 A/µs ~ 2.5 A/µs
リードバック分解能 0.1 mV, 0.1 mA

※ 詳細仕様についてはコチラ:SDL1000X シリーズ データシート(英語)


構成品

構成品 数量 備考
SDL1020X 1
電源コード 1
USBケーブル 1
クイックスタート 1 英語
CD 1 ユーザーマニュアル(英語)、ソフトウェア収録
保証書 1 製品本体:購入後3年保証、付属品:購入後1年保証

ラインナップ

項目 SDL1020X-E SDL1020X SDL1030X-E SDL1030X
入力電力 150 V, 30 A, 200 W 150 V, 30 A, 200 W 150 V, 30 A, 300 W 150 V, 30 A, 300 W
モード CC, CV, CR, CP CC, CV, CR, CP CC, CV, CR, CP CC, CV, CR, CP
周波数(CC) 25 kHz 25 kHz 25 kHz 25 kHz
測定速度 最大 500 kHz 最大 500 kHz 最大 500 kHz 最大 500 kHz
スルーレート 0.001 A/us ~ 2.5 A/us 0.001 A/us ~ 2.5 A/us 0.001 A/us ~ 2.5 A/us 0.001 A/us ~ 2.5 A/us
リードバック分解能 1 mV, 1 mA 0.1 mV, 0.1 mA 1 mV, 1 mA 0.1 mV, 0.1 mA
