DIGILENT Analog Discovery 2 Pro バンドル(アカデミック)
多数の機能を内蔵した DIGILENT 社の測定・制御ツール

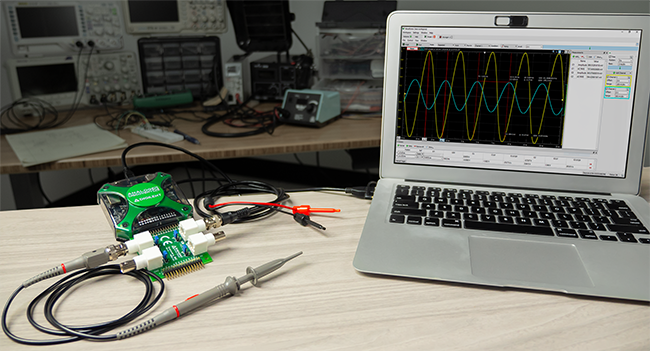

測定・制御において幅広く活用できる「Analog Discovery 2」に BNC プローブとオシロスコープ用プローブが追加されたセット商品。ユーザーに 30 MHz のオシロスコープと 12 MHz の信号発生器の環境を提供します。
「Analog Discovery 2」とは?
DIGIENT 社製「Analog Dicovery 2」は、USBオシロスコープ、ロジックアナライザほか、多数の機能を搭載した複合ツールです。これ1台であらゆる種類の混合信号回路の測定・視覚化・生成・記録・制御が可能な環境をユーザーに提供します。アナログ・デバイセズ社と共同開発され、ザイリンクス・ユニバーシティ・プログラムによってサポートもされています。本製品はポケットに収まるほど小型ですが、一連の研究・開発機器を置き換わるために十分な仕様を備えており、専門家・学生・個人ユーザーなど広範な需要に対応します。個人用途の範囲であれば事実上あらゆる環境でアナログ・デジタル回路の取り扱いが可能になります。アナログ・デジタル入出力を汎用的なワイヤープローブで回路に接続したり、あるいは、BNC アダプタと BNC プローブを用いて入出力の接続や利用を行います。
無料の WaveForm ソフトウェア(Linux、Mac、Windows 互換)と共に活用することで、従来の試験・測定器のように機能する機器として設定することができます。その機能には、オシロスコープ、信号発生器、電源、電圧計、データロガー、ロジックアナライザ、パターンジェネレータ、スタティック I/O、スペクトラムアナライザ、ネットワークアナライザ、インピーダンスアナライザ、プロトコルアナライザが含まれます。
特徴
- 2 ch USB デジタル・オシロスコープ:1MΩ、±25 V、差動、14-bit、100 MS/s、30 MHz+ ※
- 2 ch 任意信号発生器:±5 V、14-bit、100 MS/s、12 MHz+ ※
- 16 ch デジタル・ロジック・アナライザ:3.3 V CMOS、1.8 V or 5 V トレラント、100 MS/s
- 16 ch パターン・ジェネレータ:3.3 V CMOS、100MS/s
- ロジックトレーニングに最適な、ボタン、スイッチ、ディスプレイ、LED 等、16 ch 仮想デジタル入出力を搭載
- 複数の機器のリンクや外部トリガソースとして使用する、2 つの入出力デジタルトリガ信号
- 2 ch 電圧計
- ボード線図、ナイキスト線図、ニコルス線図に対応したネットワークアナライザ:1 Hz ~ 10 MHz
- パワースペクトル、スペクトル計測(ノイズフロア、SFDR、SNR、THD 等)に対応したスペクトルアナライザ
- エクスポート機能とプロット機能を備えたデータロガー
- 容量素子、誘導素子の解析に使用するインピーダンスアナライザ
- SPI、I2C、CAN、AVR、UART に対応したプロトコルアナライザ
- 2 つのプログラマブル電源(0...+5 V、0...-5 V):最大電流と電力は Analog Discovery 2 の電源設定による
- 任意信号発生器の信号を複製し外部ヘッドフォンやスピーカに対応するステレオ・オーディオ・アンプ
- Python や C++ のプログラミングに対応したソフトウェア開発キット
- LabVIEW でのプログラミングに対応したツールキット
- MATLAB に対応した Data Acquisition Toolbox
- より詳細な仕様はメーカーサイトをご覧ください。
※ 最大帯域幅を実現するには Analog Discovery 2 用の BNC アダプタが必要です。
構成品
構成品 | 数量 | 備考 |
---|---|---|
BNC アダプタ基板 | 1 | Analog Discovery 用 |
BNC オシロスコープ・プローブ | 2 | x1/x10 |
テストクリップ | 6 | |
Analog Discovery 2 | 1 | |
収納ケース | 1 | |
USB ケーブル | 1 | USB A to Micro-B |
Flywire ケーブル | 1 | 2x15 |
ピンヘッダ | 5 | 6 ピン、オス |
フェライトケーブルスナップオン | 1 |
