SIGLENT SDG830 30MHz 任意波形/ファンクションジェネレータ

詳細・製品一覧はコチラ

コストパフォーマンスに優れた SIGLENT の信号発生器

• 周波数（正弦波）最大 30 MHz
• サンプリングレート 125 MSa/s, 垂直解像度 14 bit
• データ長（任意波形）16 kpts
• 豊富な変調方式：AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
• 任意波形編集ソフトウェアが付属
• 3.5 インチディスプレイ

＜様々な種類の波形を出力＞

正弦波、矩形波、パルス、三角波、ホワイトガウスノイズ等の波形出力に対応しています。

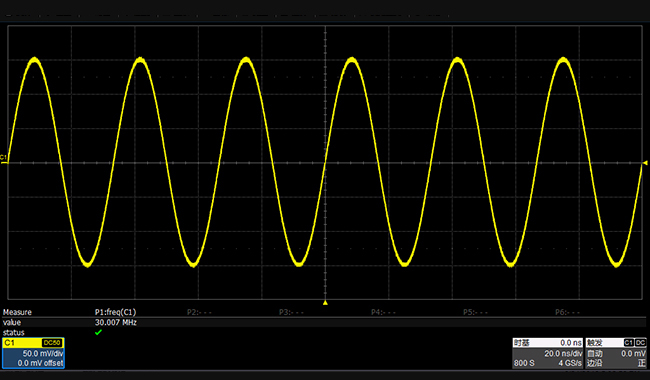

• 正弦波：最大 30 MHz 出力
• 矩形波：デューティ比 最大 20-80%, 立ち上がり時間 24 ns 未満
• パルス：パルス幅 最小 48 ns, 立ち上がり/立ち下がり時間 20 ns
• 三角波：シンメトリ 0-100%
• DC信号：±10 V 出力

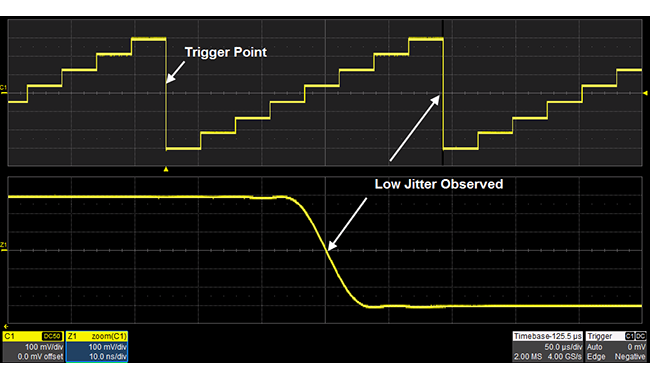

＜革新的な EasyPulse テクノロジー＞

従来のDDS方式では、サンプリングレートと出力周波数が整数倍でない場合、1サンプリング周期のジッタが発生していました。EasyPulse テクノロジーはこの問題を完全に解決します。低ジッタの矩形波・パルス出力に加え、本テクノロジーには次のような利点があります。

• 周波数（パルス）最大 5 MHz
• 立ち上がり時間と立ち上がり時間の個別設定可, 最短 20 ns
• パルス幅を最小 48 ns まで微調整可
• 低ジッタ

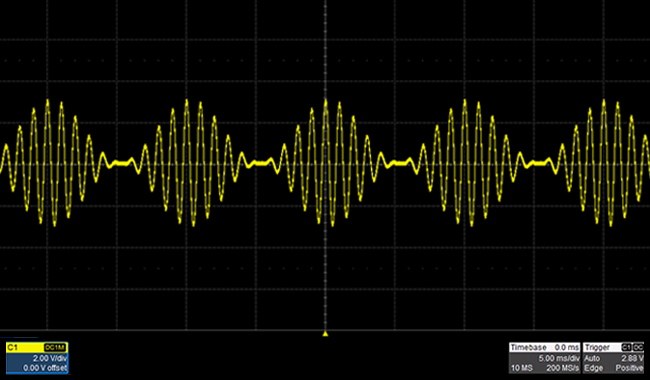

＜複雑な信号の生成＞

多数の変調方式、掃引、バースト出力、信号合成に対応した信号生成機能を搭載。内部・外部・手動のトリガソースに対応しています。

＜任意信号出力＞

• データ長（任意波形）16 kpts
• 垂直分解能 14 bit
• 組み込み任意波形 46 種類

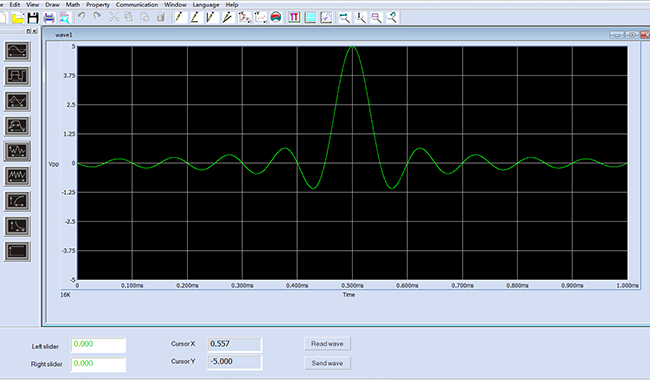

• 任意波形編集ソフトウェア：標準波形（正弦波、矩形波、ランプ波、パルス、ExpRise、ExpFall、Sinc、ノイズ、DC）、手動描画、ライン描画、座標描画、数式描画に対応しており、必要に応じた任意信号の生成が可能

基本仕様

※ 詳細仕様についてはコチラ：SDG800 シリーズ データシート（英語）
