SIGLENT SDS2352X-E 2ch 350MHz 2GSa/s オシロスコープ

品番 SDS2352X-E
価格: 92,800円(税抜)
×
数量:

詳細・製品一覧はコチラ

豊富な機能を備えた SIGLENT のミドルレンジオシロスコープ

  • 帯域幅 350 MHz モデル
  • リアルタイムサンプリングレート 最大 2 GSa/s
  • 最新の SPO テクノロジーを採用
  • 波形キャプチャレート 最大 110,000 wfm/s (ノーマルモード)、400,000 wfm/s (シーケンスモード)
  • メモリ長 最大 28 Mpts
  • ボード線図機能搭載

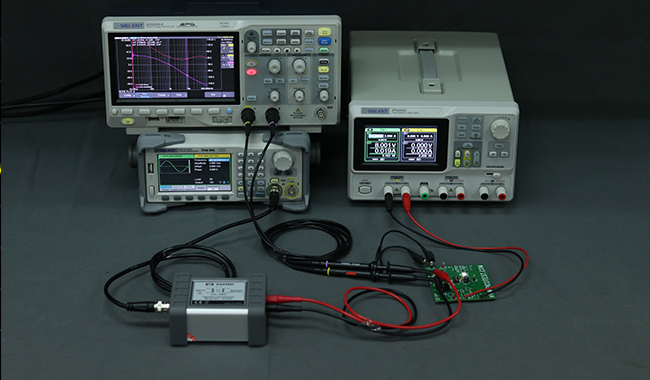

<電源制御ループ応答解析(ボード線図)>

電源設計において安定性は非常に重要な要素です。一般的に、安定性の測定には特殊な周波数応答アナライザが必要となり、非常に高価です。SDS2000X-E シリーズにはボード線図機能が搭載されており、対応ソフトウェアと組み合わせた電源制御ループ応答の測定という低コストのソリューションを提供します。高感度・高精度、複雑なテストシナリオに対応する可変励起スキャンモード、わかりやすい UI デザイン、直感的なリスト・カーソル表示など性能面でも優れています。

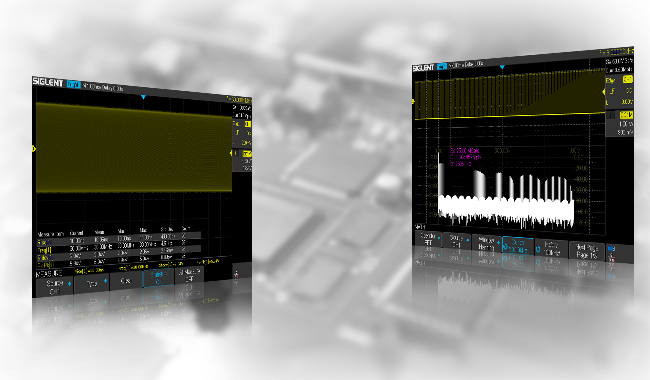

<革新的なデータ処理性能>

28 Mpts の全サンプリングポイントを使用した高速の測定・演算処理により、解析における歪みを最小限に抑えます。ハードウェアコプロセッサで 1 Mpts の 高速 FFT 演算を提供。さらに、ズーム、ゲート、演算波形の測定、統計、38 種類の自動測定機能も搭載しています。

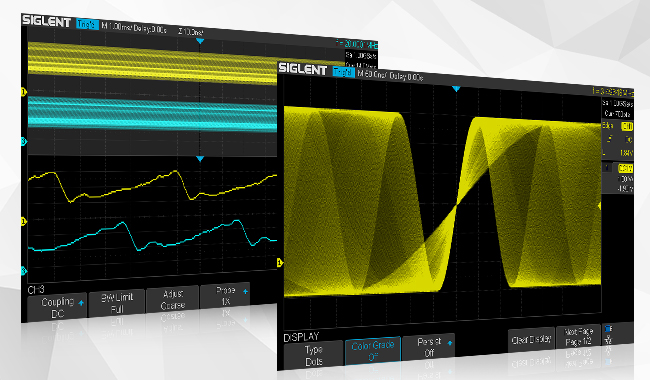

<優れたメモリ長とキャプチャレート>

高感度・低ジッタのデジタルトリガシステム、256 段階の輝度と色温度による波形表示機能を搭載。400,000 wfm/s の波形キャプチャレート(シーケンスモード)により、過渡現象や低確率の波形イベントを簡単に捕捉することができます。また、最大 28 Mpts のメモリ長を活用したオーバーサンプリングは、長時間の波形でも高解像度での観測を可能とします。

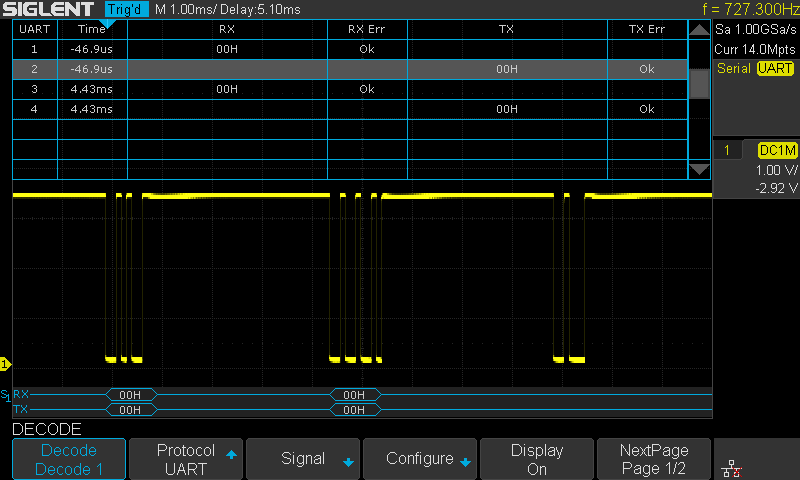

<シリアルデコード機能を標準搭載>

SDS2000X-E シリーズには、I2C・SPI・UART・CAN・LIN に対応したシリアルデコード機能が標準で搭載されています。波形とデータの一括表示が可能で、デコード情報のリスト表示、データの保存・エクスポートにも対応しています。

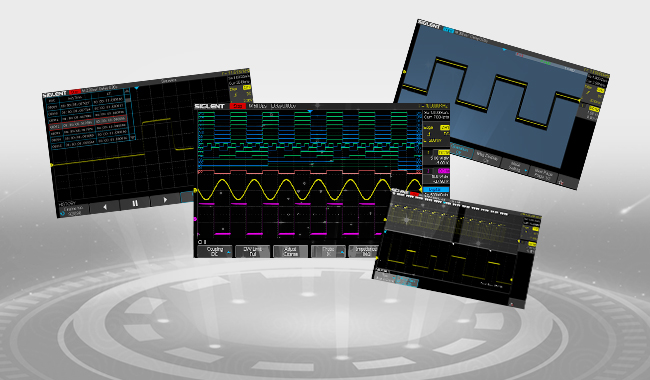

<強力なデバッグ・解析機能>

イベント検索とナビゲート機能により、目的とする現象を素早く発見することができます。MSOとロジックアナライザを統合した、混合信号解析ツールを搭載。ヒストリモードとシーケンスモードにより異常波形の捕捉も容易です。また、長時間の信号モニタリング用にハードウェアベースの合否判定機能も備えています。

<ウェブページを介した遠隔操作>

組み込みウェブサーバにより、ドライバや PC ソフトウェアをインストールすることなく、ブラウザからオシロスコープの操作や波形の観測、測定結果の確認を行うことが可能です。PC・携帯端末両方の表示レイアウトに対応しており、スマートフォンからの操作も容易。高圧・高温、その他特殊な環境下での測定にも役立ちます。


基本仕様

帯域幅 350 MHz
サンプリング 2 GSa/s (最大)
キャプチャ 400,000 wfm/s (最大)
チャンネル 2 + EXT
トリガタイプ Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video
シリアル
トリガ・デコード
I2C, SPI, UART/RS232, CAN, LIN
入出力 USB ホスト, USB デバイス, LAN, パス/フェイル,トリガ出力, 10 MHz 入出力, VGA 出力
ディスプレイ 7" TFT 液晶 (800 x 480 px)

※ 詳細仕様についてはコチラ:SDS2000X-E シリーズ データシート(英語)


構成品

構成品 数量 備考
SDS2352X-E 1
電源コード 1
USBケーブル 1
プローブ 2
クイックスタート 1 英語
CD 1 ユーザーマニュアル(英語)、ソフトウェア収録
品質証明書 1
保証書 1 製品本体:購入後3年保証、付属品:購入後1年保証

ラインナップ

モデル 帯域幅 チャンネル サンプリング キャプチャ メモリ長
SDS2202X-E 200 MHz 2 + EXT 2 GSa/s 【ノーマルモード】
110,000 wfm/s
【シーケンスモード】
400,000 wfm/s
28 Mpts
SDS2352X-E 350 MHz 2 + EXT 2 GSa/s 【ノーマルモード】
110,000 wfm/s
【シーケンスモード】
400,000 wfm/s
28 Mpts

オプション
  • SDS2000X-E シリーズ オプション 任意信号発生器
    SDS2000X-E シリーズに任意信号発生機能を追加します。
    SDS2000X-E シリーズに任意信号発生機能を追加します。
    31,800円(税抜)
  • SDS2000X-E シリーズ オプション ロジックアナライザ
    SDS2000X-E シリーズにロジックアナライザ機能を追加します。
    SDS2000X-E シリーズにロジックアナライザ機能を追加します。
    50,800円(税抜)
  • SDS2000X-E シリーズ オプション USB Wi-Fi
    SDS2000X-E シリーズにWi-Fi通信機能を追加します。
    SDS2000X-E シリーズにWi-Fi通信機能を追加します。
    15,800円(税抜)
  • SIGLENT オプション PP510 受動プローブ
    帯域幅:100 MHz; 減衰比:1X, 10X; 最大入力:300 V @ 1X, 600 V @ 10X; 動作温度:0 ~ 50℃
    帯域幅:100 MHz; 減衰比:1X, 10X; 最大入力:300 V @ 1X, 600 V @ 10X; 動作温度:0 ~ 50℃
    2,800円(税抜)
  • SIGLENT オプション CP4020 電流プローブ
    帯域幅:100 kHz; 最大連続電流:20 Arms; ピーク電流:60 A; スイッチング比:50 mV/A, 5 mV/A; DC 測定確度:±2% (0.4 A - 10 Apk) @ 50 mV/A, ±2% (1 A - 60 Apk) @ 5 mV/A; 電源:9 V 電池
    帯域幅:100 kHz; 最大連続電流:20 Arms; ピーク電流:60 A; スイッチング比:50 mV/A, 5 mV/A; DC 測定確度:±2% (0.4 A - 10 Apk) @ 50 mV/A, ±2% (1 A - 60 Apk) @ 5 mV/A; 電源:9 V 電池
    49,800円(税抜)
  • SIGLENT オプション DPB1300 差動電圧プローブ
    帯域幅:50 MHz; 減衰比:50X, 500X; 最大入力:1000 V CATⅡ, 600 V CATⅢ; 最大測定差動電圧(DC +ACpk):±130 V @ 50X, ±1300 V @ 500X; 動作温度:0 ~ 50℃; 電源:DC 12 V / 1.2 A アダプタ
    帯域幅:50 MHz; 減衰比:50X, 500X; 最大入力:1000 V CATⅡ, 600 V CATⅢ; 最大測定差動電圧(DC +ACpk):±130 V @ 50X, ±1300 V @ 500X; 動作温度:0 ~ 50℃; 電源:DC 12 V / 1.2 A アダプタ
    52,800円(税抜)
  • SIGLENT オプション HPB4010 高電圧プローブ
    オシロスコープ用高電圧プローブ。
    オシロスコープ用高電圧プローブ。
    55,800円(税抜)
  • SIGLENT オプション デモ・トレーニングボード
    様々な波形を生成できる、オシロスコープのデモ・トレーニング用基板です。
    様々な波形を生成できる、オシロスコープのデモ・トレーニング用基板です。
    21,800円(税抜)
  • SDS1000X-E/2000X-E シリーズ オプション ラックマウントキット
    SIGLENT SDS1000X-E/2000X-E シリーズ用ラックマウントキット
    SIGLENT SDS1000X-E/2000X-E シリーズ用ラックマウントキット
    14,800円(税抜)
  • SIGLENT オプション オシロスコープ用キャリーバッグ
    SDS1000DL+/CML+, SDS1000X, SDS1000X-E, SDS2000X-E シリーズ用のキャリーバッグです。
    SDS1000DL+/CML+, SDS1000X, SDS1000X-E, SDS2000X-E シリーズ用のキャリーバッグです。
    7,800円(税抜)
