SIGLENT SPD1168X プログラマブルDC電源
品番 SPD1168X
詳細・製品一覧はコチラ
性能と使いやすさに優れた SIGLENT のプログラマブル DC 電源
- シングルチャンネル高精度プログラマブル電圧出力：16 V ＆ 8 A, 最大 128 W
- 優れた安定性と信頼性, 低リップル・低ノイズ：≦ 350 uVrms/3 mVpp, < 2 mArms
- 高速過渡応答時間：< 50 ?S
- 電圧 5 桁表示, 電流 4 桁表示, 分解能 最小 1 mV ＆ 1 mA
- 2.8" カラーTFT液晶ディスプレイ（240 x 320）
- 100 / 200 / 220 / 230 V に対応した互換性の高い製品設計
- 高性能ファンによりファンのノイズを効果的に低減
- 波形表示機能に対応した明快なグラフィカルインターフェース
- SCPI と LabView ドライバに対応した PC ソフトウェア「EasyPower」
4 線式補償出力モード
SDS1000X シリーズは、2 線式出力と 4 線式補償出力の 2 つのモードを搭載。4線式補償出力モードでは、分割された測定回路を用い、高抵抗や長いケーブルの接続による電圧降下を正確に補償します。電圧補償の最大値は 1 V です。

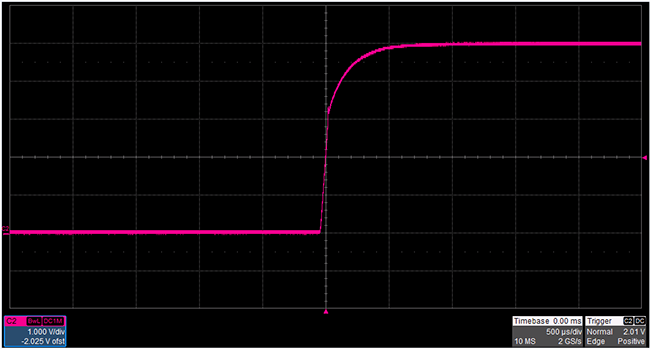

低電圧オーバーシュート

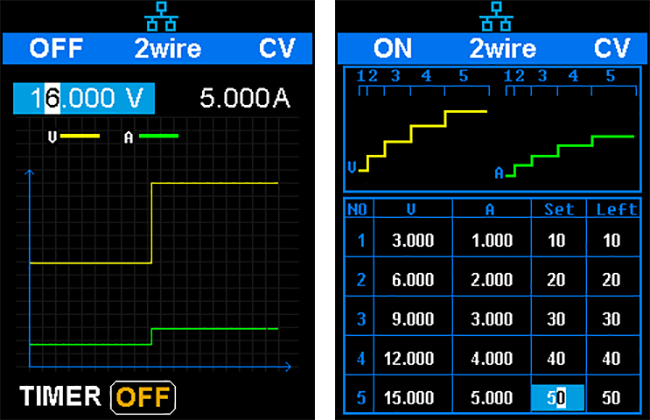

タイミング出力＆リアルタイム表示

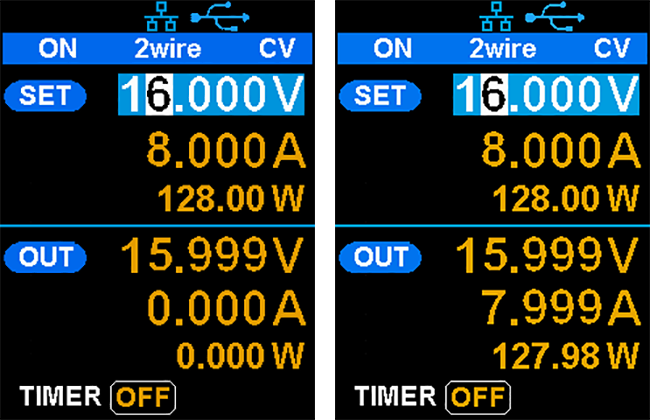

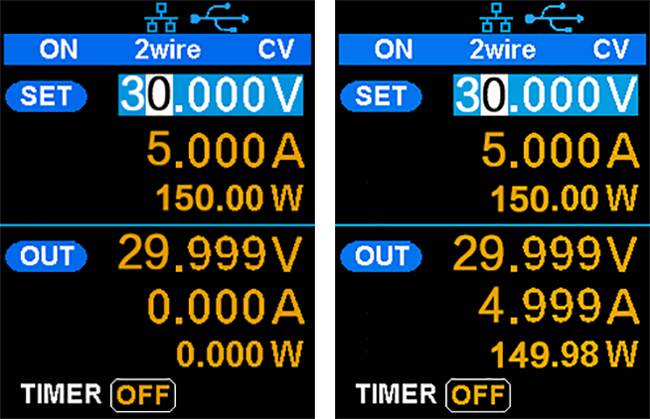

ロードレギュレーション 0.01％ ＆ ラインレギュレーション 0.2%

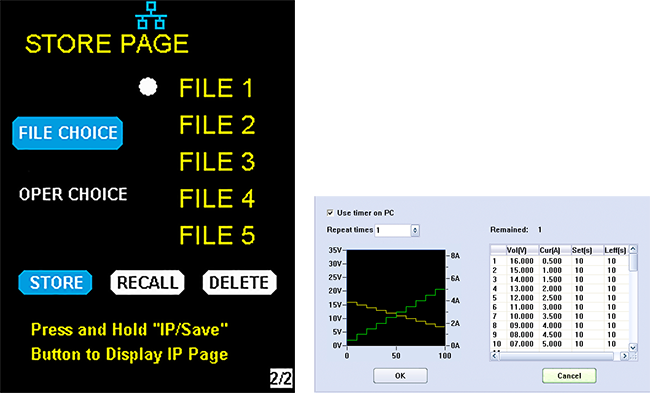

設定保存＆ PC タイマ機能
本体内蔵メモリに設定グループを 5 つまで保存することができます。また、外部メモリの保存にも対応しており、必要に応じて簡単に設定を呼び出すことが可能です。
基本仕様
| 項目 | 仕様 |
|---|---|
| チャンネル出力 | 電圧：0 ～ 16 V, 電流：0 ～ 8 A |
| ディスプレイ | 2.8" カラーTFT液晶 電圧表示 5 桁, 電流表示 4 桁 |
| 分解能 | 1 mV, 1 mA |
| 設定確度 | 電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
| リードバック確度 | 電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
※ 詳細仕様についてはコチラ：SPD1000X シリーズ データシート（英語）
構成品
| 構成品 | 数量 | 備考 |
|---|---|---|
| SPD1168X | 1 | |
| 電源コード | 1 | |
| USBケーブル | 1 | |
| クイックスタート | 1 | 英語 |
| CD | 1 | ユーザーマニュアル（英語）、ソフトウェア収録 |
| 保証書 | 1 | 製品本体：購入後3年保証、付属品：購入後1年保証 |
ラインナップ
| 項目 | SPD1168X | SPD1305X |
|---|---|---|
| チャンネル出力 | 電圧：0 ～ 16 V, 電流：0 ～ 8 A | 電圧：0 ～ 30 V, 電流：0 ～ 5 A |
| ディスプレイ | 2.8" カラーTFT液晶 電圧表示 5 桁, 電流表示 4 桁 |
2.8" カラーTFT液晶 電圧表示 5 桁, 電流表示 4 桁 |
| 分解能 | 1 mV, 1 mA | 1 mV, 1 mA |
| 設定確度 | 電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
| リードバック確度 | 電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
電圧：±(0.03% of reading + 10 mV) 電流：±(0.3% of reading + 10 mA) |
