SIGLENT SSA3032X-R 3.2GHz リアルタイム スペクトラムアナライザ

品番 SSA3032X-R
価格: 478,000円(税抜)
×
数量:



詳細・製品一覧はコチラ

高速・安定な機能を実現した高機能リアルタイム・スペクトラムアナライザ

  • 周波数レンジ 9 kHz ~ 3.2 GHz
  • VNA(ベクトルネットワークアナライザ)および DTF(障害距離検出)機能を標準搭載
  • 表示平均雑音レベル -165 dBm/Hz(標準値)
  • 位相雑音 -98 dBc/Hz @ 10 kHz オフセット (1 GHz, 標準値)
  • 全振幅確度 < 0.7 dB
  • 実時間分析帯域幅 25 MHz, 最大 40 MHz(オプション)
  • 最小信号持続時間 7.2 µs(100% POI)
  • Web ブラウザを介した PC・モバイル端末による遠隔操作に対応

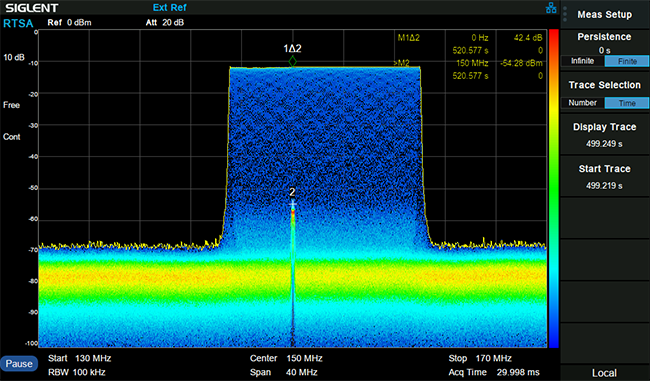

高速かつ安定なリアルタイムスペクトラム補足・解析・表示

周波数テンプレートトリガを設定することで、信号の収集と解析をシームレスに行います。小さな信号や補足の難しい信号、周波数ホッピングを伴う信号の観測・解析に最適なツールです。

  • 実時間解析帯域幅:25 MHz(オプションで最大 40 MHz)
  • 複数の表示モード:密度、スペクトログラム、PvT、3D
  • ユーザー設定に対応した周波数マスクトリガ機能

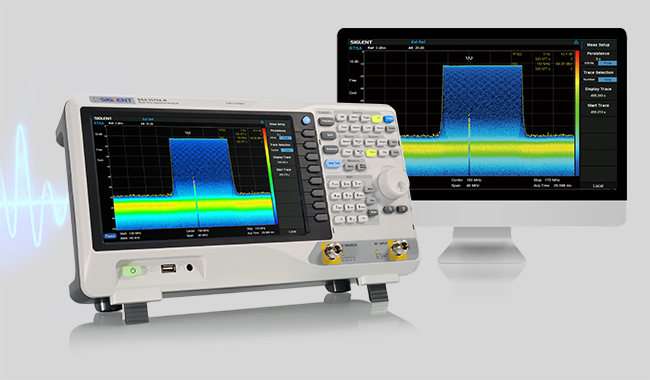

多様な制御方法に対応

SIGLENT の SVA1000X や SSA3000X+ シリーズの優れた UI を継承した測定器です。10.1 インチのタッチパネルを採用し、外付けのマウスやキーボードによる操作にも対応しています。パソコンとの接続は LAN または USB インターフェイスを介して行います。また、無料ソフトウェア「EasySpectrum」と Web Control により、測定器本体の遠隔制御、SCPI コマンドの送信、ファイルやスクリーンショットの保存が可能です。

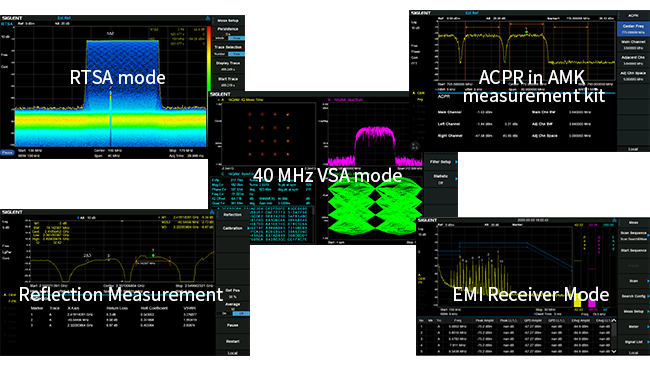

多機能スペクトラムアナライザ

別売のオプション追加によりリアルタイム・スペクトラムアナライザ以外にも様々な機能を追加することができます。

  • 拡張測定オプション:CHP, ACPR, OBW, CNR, 高調波, TOI, モニター
  • EMI オプション:EMI レシーバーモードによる EMI プリコンプライアンステストを実施
  • 変調解析オプション:【アナログ】AM, FM 【デジタル】 ASK, FSK, MSK, PSK, QAM
  • 反射測定:反射ブリッジを使用した VSWR 測定

基本仕様

項目 仕様
周波数レンジ 9 kHz ~ 3.2 GHz
帯域幅分解能 1 Hz ~ 3 MHz
表示平均雑音レベル -165 dBm/Hz
位相雑音 < -98 dBc/Hz @ 1 GHz
実時間帯域幅 25 MHz, 40 MHz(オプション)
トラッキングジェネレータ 100 kHz ~ 3.2 GHz
全振幅確度 ±0.7 dB
SRDF 60 dB
最小信号持続時間 7.2 µs(100% POI)
RTSA 測定 密度, スペクトログラム, 3D, PvT
操作方式 マルチタッチスクリーン、マウス、キーボード
通信インターフェイス LAN, USB デバイス, USB ホスト(USB-GPIB)
遠隔操作対応 SCPI, Labview, IVI (USB-TMC), VXI-11, Socket, Telnet
遠隔操作方式 NI-MAX, Web ブラウザ, EasySpectrum ソフトウェア, File Explorer
VNA 測定 Vector S11, Vector S21
DTF機能 標準搭載

※ 詳細仕様についてはコチラ:SSA3000X-R シリーズ データシート(英語)


構成品

構成品 数量 備考
SSA3032X+ 1
電源コード 1
USB ケーブル 1
クイックスタート 1 英語
CD 1 ユーザーマニュアル(英語)、ソフトウェア収録
保証書 1 製品本体:購入後3年保証、付属品:購入後1年保証

ラインナップ

項目 SSA3032X-R SSA3050X-R SSA3075X-R
周波数レンジ 9 KHz ~ 3.2 GHz 9 KHz ~ 5.0 GHz 9 KHz ~ 7.5 GHz
帯域幅分解能 1 Hz ~ 3 MHz 1 Hz ~ 3 MHz 1 Hz ~ 3 MHz
位相雑音 < -98 dBc/Hz < -98 dBc/Hz < -98 dBc/Hz
全振幅確度 ±0.7 dB ±0.7 dB ±0.7 dB
表示平均雑音レベル -165 dBm/Hz -165 dBm/Hz -165 dBm/Hz

※ SSA3050X-R および SSA3075X-R の価格・仕様については、当店のお問い合わせフォームからお問い合わせください。
