キットで学ぶ! 実戦ディジタル回路 vol.1(学習キット付)

型番 AKE-1106S
価格: 19,800円(税抜)
在庫数
数量:

ディジタル回路を学びつくしたい方へ

豊富なコンテンツを収録したテキストと15種類のICボードで自由自在な実験ができる、ディジタル回路学習キットの決定版です。ICの基板化により信号の流れが読みやすく、チップの抜き差しも不要でスムーズな学習が可能。大学や高専での学校授業にも導入事例があり、ディジタル回路を徹底的に学びたい方にオススメです。

本製品で実験できる回路例

  • ディジタル技術の中心的な役割を果たす発振回路
  • 雑音対策に有効なシュミットトリガ入力の機能
  • タイマー(ワンショットタイマー)
  • カウンタ(バイナリカウンタ、BCDカウンタ等)
  • 分周回路
  • 7セグメントレコーダ
  • アナログICともいえるNE555の使い方

  • 商品の内容

    パッケージ内容

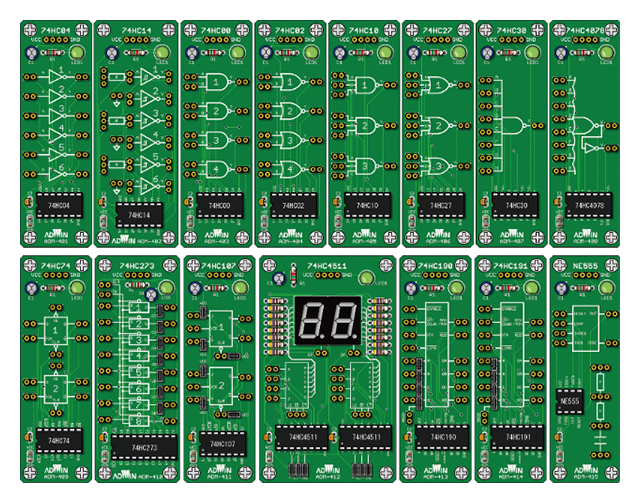

    テキスト106ページオールカラー 1
    ベースボード 1
    ストックボード 1
    ADM-400 ユニバーサル 2
    ADM-401 インバータ×6(×6=6素子入) 1
    ADM-402 シュミットトリガ・インバータ×6 1
    ADM-403 2入力 ナンド×4 1
    ADM-404 2入力 ノア×4 1
    ADM-405 3入力 ナンド×3 1
    ADM-406 3入力 ノア×3 1
    ADM-407 8入力 ナンド 1
    ADM-408 9入力 ノア 1
    ADM-409 D-フリップフロップ×2 2
    ADM-410 D-フリップフロップ×8 1
    ADM-411 JK-フリップフロップ×2 2
    ADM-412 7セグデコーダ 1
    ADM-413 4bit(10進)アップダウンカウンタ 2
    ADM-414 4bit(16進)アップダウンカウンタ 1
    ADM-415 タイマ 1
    線材セット 30本入 長さ:15cm 1
    スイッチング電源 AC/DCアダプタ5V 1

    その他実験用パーツ一式
    抵抗 1k 2
    抵抗 10k 4
    抵抗 100k 2
    抵抗 330k 2
    抵抗 1M 2
    セラミックコンデンサ0.01u 1
    ポリエステルコンデンサ0.1u 2
    積層セラミックコンデンサ1u 2
    電解コンデンサ 1u 4
    電解コンデンサ 10u 4
    電解コンデンサ 22u 2
    ダイオード 1N4148 2

    ※部品は予告なく仕様変更することがあります。


    学習時間の目安

    STEP数 STEP名 学習時間
    STEP 01 発振回路【インバータ】74HC04 120分
    STEP 02 発振回路【NAND】74HC00 60分
    STEP 03 発振回路【シュミットトリガ・インバータ】74HC14 60分
    STEP 04 発振回路【NE555】NE555 60分
    STEP 05 ワンショットタイマ NE555 60分
    STEP 06 フリップフロップ【RS-FF】74HC00 60分
    STEP 07 バイナリカウンタ【D-FF】74HC74 120分
    STEP 08 リングカウンタ【D-FF】74HC273 60分
    STEP 09 分周回路【JK-FF】74HC107 60分
    STEP 10 非同期カウンタ・同期カウンタ【JK-FF】4HC107 60分
    STEP 11 バイナリカウンタ 74HC191 60分
    STEP 12 7セグメントデコーダ 74HC4511 60分
    STEP 13 1 桁 BCD カウンタ 74HC190 90分
    STEP 14 2 桁 BCD カウンタ 74HC190 45分
    STEP 15 早押し判定回路【D-FF】74HC74 105分

    導入実績 / 順不同・敬称略

  • 九州産業大学(工学部)
  • 芝浦工業大学(デザイン工学部)
  • 電気通信大学(情報通信工学科)
  • 県立広島大学(経営情報学部)
  • プログレス・テクノロジー株式会社
