キットで遊ぼう電子回路 No.5:PIC入門アセンブラ編【キット+CD】

型番 ECB-500T
 価格: 3,400円(税抜)
在庫数
オプション:
数量:

アセンブリ言語ではじめるマイコンプログラミング入門キット

シリーズ累計12万部「キットで遊ぼう電子回路」の第五弾!回路の作成とプログラミングを通じて技術を身に付けるマイコン学習キットです。マイコンには、プログラミング入門用に最適なPICマイコン(16F84A)を採用。ブレッドボード上に電子部品とケーブルで回路を作り、マイコンにプログラムを書き込んで動作を確認します。この一連の流れを繰り返しながら、マイコンの理解を深めていきます。プログラミング言語は初心者でも扱いやすいアセンブリ言語を使用。PICの仕組みや作業環境の構築から丁寧に導入、LEDの点灯、条件分岐、タイマの利用、シミュレータの使い方、スイッチ入力、ブザー・サイレン回路、DCモータ制御、割込み処理といったコンテンツを網羅しています。

解説CDには、全編フルカラーのPDFテキストを収録。アドウィン公式サイトからサンプルソースと共にダウンロードが可能です。環境構築から詳しく解説しているため、はじめてマイコンに触れる方でも迷うことなく学習を始められます。難しい部分もサンプルソースが参考になるため、1つ1つプログラムを確認していくことで着実に理解が進んでいくカリキュラムになっています。


商品仕様
商品名 キットで遊ぼう電子回路シリーズ No.5:PIC入門アセンブラ編
型番 ECB-500T
著者 キットで遊ぼう電子回路研究委員会
出版社 株式会社アドウィン
サイズ 260×185×33(mm)
定価 3,400円+税
ISBN 978-4-903272-80-1 C3855
構成品
  • 電子部品:一式(一覧
  • 解説CD:1枚(PDFテキストを収録。アドウィンHPでダウンロード可。)
オプション
  • 学習サポートCD(音声・動画・課題などの学習に役立つコンテンツを収録。)
注意事項 動作環境 以下の仕様を満たすパソコンをご用意ください。
  • OS:Windows 7, 8, 8.1, 10
  • ネットワーク:インターネットにつながること
その他 本製品の使用準備に以下のものをご用意ください。
  • パソコン(仕様は動作環境の項目参照)
  • ハンダこて
  • PICプログラマーA+
  • 電源アダプタ(出力電圧:DC5V / 定格出力電流:1A以上 / 入力:AC100V / プラグ寸法:外径5.5mm、内径2.1mm / プラグ極性:センタープラス 仕様のもの)
  • ニッパー

※ オプションを追加する場合はカートボタン上の「オプション」項目からご選択ください。


カリキュラム

STEP タイトル
01 PICマイコンとは
02 課題実現までの流れ
03 開発環境の構築
04 PICの基本回路
05 LED点灯回路 配線
06 LED点灯回路 プログラムの作成とビルド
07 出力
08 シミュレータの使い方 1
09 入出力設定

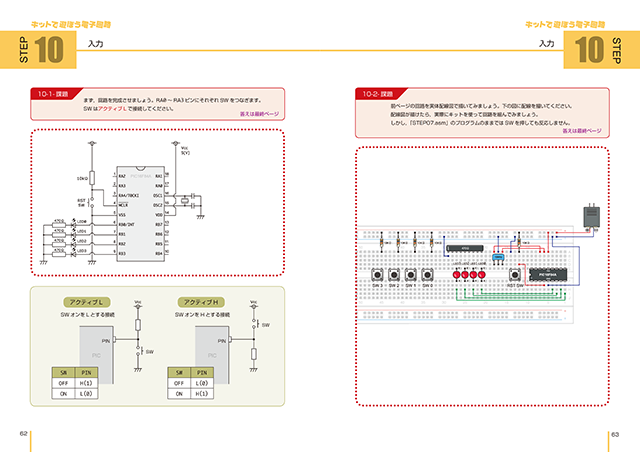

10 入力
11 ハード的手法とソフト的手法
12 シミュレータの使い方 2
13 条件分岐
14 条件分岐 3分岐
15 条件分岐 4分岐
16 初期設定
17 遅延タイマ
18 シミュレータの使い方 3
19 ネオンサイン
20 ネオンサイン(ビットシフト案)
21 ネオンサイン(テーブル案)
22 SW入力によるLED点滅
23 SW入力によるLED点滅 3分岐
24 SW入力によるLED点滅 4分岐
25 SW入力によるLEDカウンタ
26 SW入力によるLEDカウンタ(タイマ調整案)
27 SW入力によるLEDカウンタ(SW開放チェック案)
28 ブザー回路
29 サイレン回路
30 DCモータ制御回路
31 DCモータ速度制御回路
32 割込み処理(外部割込み)
33 割込み処理(タイマ割込み)

導入実績(一部・敬称略)

【学校】

  • 仙台城南高等学校
  • 福岡県立小倉工業高等学校
  • 岐阜工業高等専門学校
  • 山口県立下関工業高等学校
  • サレジオ工業高等専門学校
  • 広島商船高等専門学校
  • 横浜市立横浜サイエンスフロンティア高等学校
  • 日本工学院専門学校
  • 近畿職業能力開発大学校
  • 仙台高等専門学校
  • 山口県立萩商工高等学校
  • 新居浜工業高等専門学校
  • 六甲高等学校
  • 広島工業大学
  • 宮城県立聴覚支援学校

【企業】

  • アイデックコントロールズ株式会社
  • トヨタ自動車株式会社
  • ヤトロ電子株式会社
  • フィガロ技研株式会社
  • 日立アプライアンス株式会社
  • 株式会社エヌ・エム・アール
  • 有限会社新潟メカニクス
  • 有限会社幡多ネットワーク通信
  • QEL株式会社
  • 株式会社山陽テクノブレイン
  • 株式会社カーネルコンセプト
  • 株式会社デザインネットワーク
  • 九州ミタカ電機株式会社
  • ファイン・バイオメディカル有限会社
