らくらく電子実験ボード「エレモ」：ATTINY2313
品番 ADM-002
ATTINY2313を搭載したマイコンボード
「エレモ」シリーズは目的に合わせて選べる全14種類の電子回路基板です。組み合わせにより様々な回路や電子工作を作ることができます。本商品は動作の核となる、AVRマイコンを搭載したマイコンボードです。「エレモ」シリーズの入出力ボードと組み合わせることで、手軽にAVRマイコンを使った実験に触れることができます。
| 仕様 | |
|---|---|
| 動作電源 | DC1.8～5.5V |
| 入出力端子数 | 17 |
| 外形寸法 | 50×90mm |
| ICSP端子 | 2.54mmピッチ（2列6ピン） |

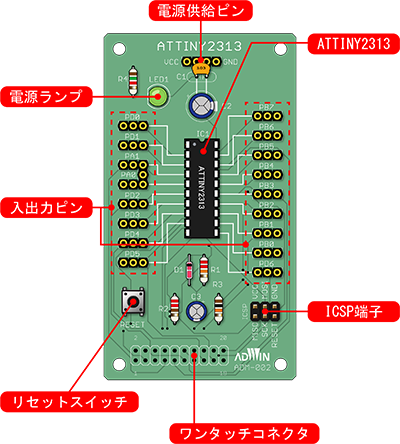

ボード概観
エレモシリーズ ラインナップ
マイコンボード
入力ボード
- ADM-101 プッシュスイッチ
- ADM-102 プッシュスイッチマトリクス
- ADM-103 トグルスイッチ
- ADM-104 ジョイスティックスイッチ
- ADM-105 ロータリーエンコーダ
- ADM-106 ボリューム
出力ボード
- ADM-201 LED
- ADM-202 LEDドットマトリクス
- ADM-203 7セグメントLED
- ADM-204 LCD 16文字×2行
- ADM-205 DCモータ制御
- ADM-206 ステッピングモータ制御
オプション
- 線材セット35本：エレモボード間の接続に使える配線セット
