PLCトレーニングシステム

品番 MS3-000VT

PLCの基礎習得に最適な実習キット

PLC入門の教育・研修用に最適な実習キット。スイッチ、センサ、ランプ、モータ等で構成された実習ユニット、標準仕様として三菱電機製PLC「FX3G-24MR/ES」を搭載。プログラミングソフトウェア「GX-Works 2」(別売)を使用した、ステップアップ方式の学習コンテンツを収録。基本回路から効率的にPLCのラダープログラミングを学習できます。

  • PLC学習に最適な入出力装置で構成された実習ユニット
  • ステップアップ方式の学習コンテンツで無理なく技術習得
  • PLC標準搭載で紛らわしい電源周りの配線不要
  • フローチャートやタイムチャートの解説も収録
  • 標準搭載以外のPLCも対応可能

商品情報

  • 品名:PLCトレーニングシステム
  • 型番:MS3-000VT
  • 製造:株式会社アドウィン
  • 寸法:500×360×150(mm)
  • 重量:12kg
  • 定価:220,000円(税込)
  • 電源
    • 本体:AC100V
    • PLC:AC100-240V
    • センサ部:DC24Vサービス電源

構成品

  • 実習ユニット(三菱電機製PLC「FX3G-24MR/ES」標準搭載)
  • 配線ケーブル
  • CD:学習テキスト、取扱説明書、サンプルソース収録

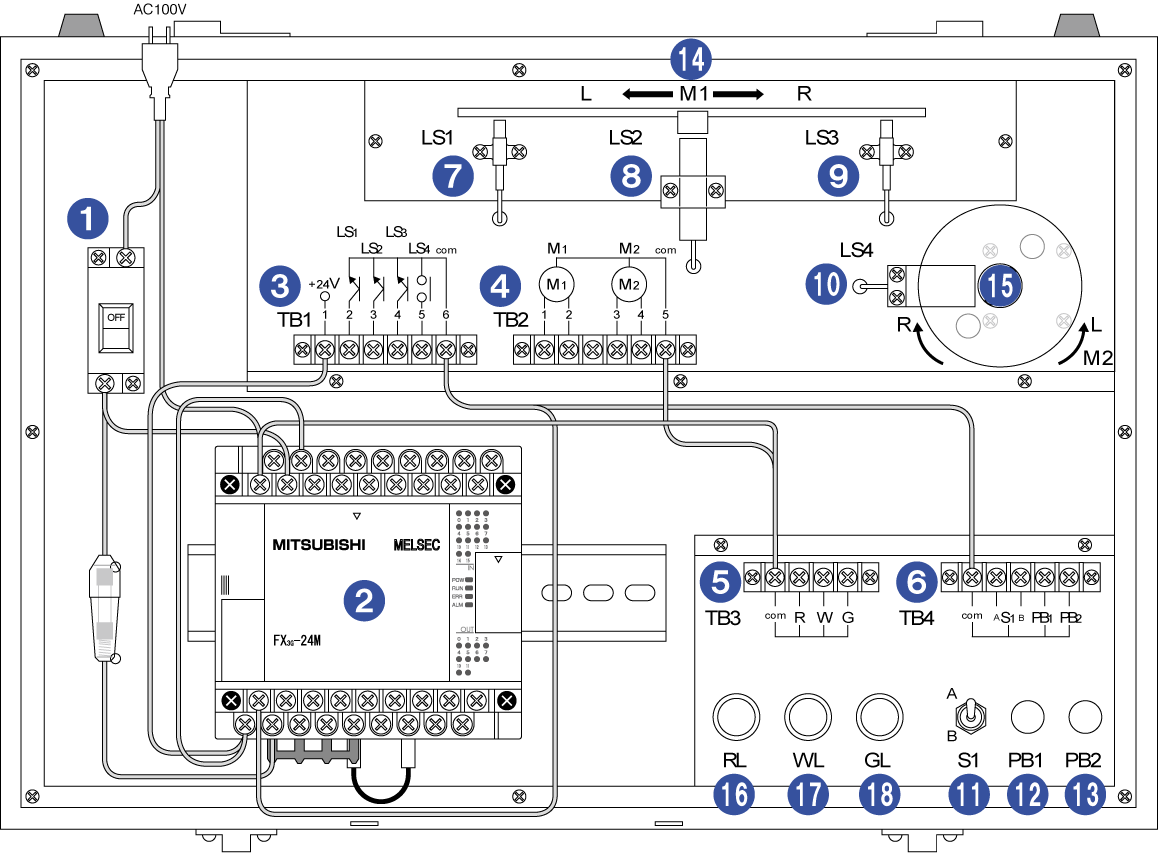

実習ユニット構成

No. 名称 数量
サーキットプロテクタ 1
PLC:FX3G-24MR/ES 1
リミットスイッチ用端子台 1
モータ用端子台 1
パイロットランプ用端子台 1
スイッチ用端子台 1
リミットスイッチ1(光電センサ) 1
リミットスイッチ2(近接センサ) 1
リミットスイッチ3(光電センサ) 1
リミットスイッチ4(近接センサ) 1
スナップスイッチ 1
押しボタンスイッチ1 1
押しボタンスイッチ2 1
モータ1(コンベアワーク) 1
モータ2(回転板) 1
パイロットランプ赤 1
パイロットランプ白 1
パイロットランプ緑 1

学習内容

  • PLCと実習キット
    • PLCとは(PLCの定義)
    • PLC制御の信号の流れ
    • PLCとリレーシーケンス制御の比較
    • 実習キットの構成と名称
  • 実習の準備
    • PLCと実習キットの配線
    • PLCのプログラミング
    • 環境構築
  • ON回路
    • ラダー図
    • プロジェクトの作成と保存
  • プログラミング
    • プログラムの書き込み
    • プログラムの動作確認
  • AND回路
  • OR回路
  • コンベアの駆動
  • インターロック回路
  • 自己保持回路
  • 二重出力
  • 補助リレー
  • ワークの往復
  • 手動運転と自動運転
  • スタート条件の設定
  • タイマの利用
  • 順序制御
  • サイクル運転
  • 停止タイミングの設定
  • 往復回数の設定

お客様の声

メーカーアンケートの結果

  • Q.教材の貢献度はいかがでしたか? A.役立っている・・・82%
  • Q.教材の教育効果はいかがでしたか? A.わかりやすい・・・88% 十分な学習項目がある・・・81%

高等学校・工業技術科教員

メカトロニクスシーケンスキットの応用として利用しています。担当者が変わってもすぐ授業で使えて助かっています。


高等専門学校・機械工学科教員

本キット学習後に自作の直角制御ロボットのPC制御を行っています。このキットを実際にロボットなどに応用することによって、更に大きな学習効果が期待できます。ビデオとキットを併用することによる学習効果の大きさを痛感してます。


企業・会社員

外部の入出力装置が一体となっているため、PLCの取扱いを身につけるには適切なものだと思います。テキストも親切に書かれており、わかりやすいです。


大学・情報工学科教員

自動制御をテーマとした実験に使用しています。内容豊富で重宝しており、7台運用中ですが追加導入検討中です。


工業高等学校・情報電子科教員

課題研究として「シーケンサを使った制御」があり、使用しています。実際に使用してみて、手で触れてできるのでわかりやすいです。しかも自分で配線ができ、順序だてて学習できるので満足です。


オプション
  • プログラミング、シミュレーション、各種ユニットの設定・モニタツール機能総合版ソフトウェア。
    プログラミング、シミュレーション、各種ユニットの設定・モニタツール機能総合版ソフトウェア。
    96,800円(税込)
