SIGLENT スーパー・フォスファ・オシロスコープ SDS1104X-U

品番 SDS1104X-U
価格: 39,800円(税抜)
数量:

詳細・製品一覧はコチラ

高いコストパフォーマンスを誇る4チャンネルオシロスコープ

SIGLENTの最新モデル「SDS1000X-Uシリーズ」スーパー・フォスファ・オシロスコープ。帯域幅100MHz、最大サンプリングレート1GSa/s、最大メモリ長128Kpts、4チャンネル仕様。最新のSPO技術の採用により、高精度・低ノイズのシステムを実現。トリガや波形の取得・参照に関する有用な機能を多数獲得。多彩な自動測定機能や128KptsのFFT演算と合わせて優れた測定環境を提供します。素早いデータ処理とユーザーフレンドリーなプロダクトデザインにより使いやすさを追求。これらの特長により、SDS1104X-Uは価格・機能の両面で高いパフォーマンスを発揮します。

  • よく使う機能への1ボタンアクセスが可能なフロントパネル
  • 256段階の輝度と色温度により波形頻度を表示
  • シリアルバス・トリガ/デコード機能を標準搭載
  • 400,000フレーム/秒の波形キャプチャを可能にするシーケンスモード
  • 「SDS1104X-E」の幾つかの機能を省いた廉価版モデル

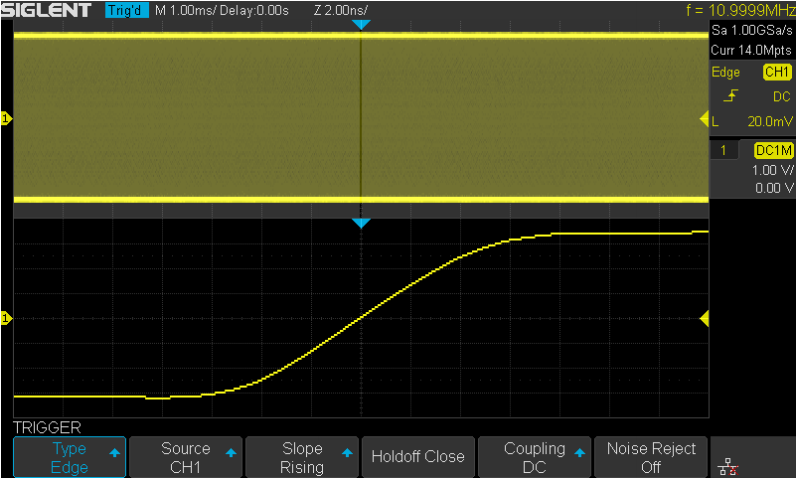

最大14Mptsのメモリ長

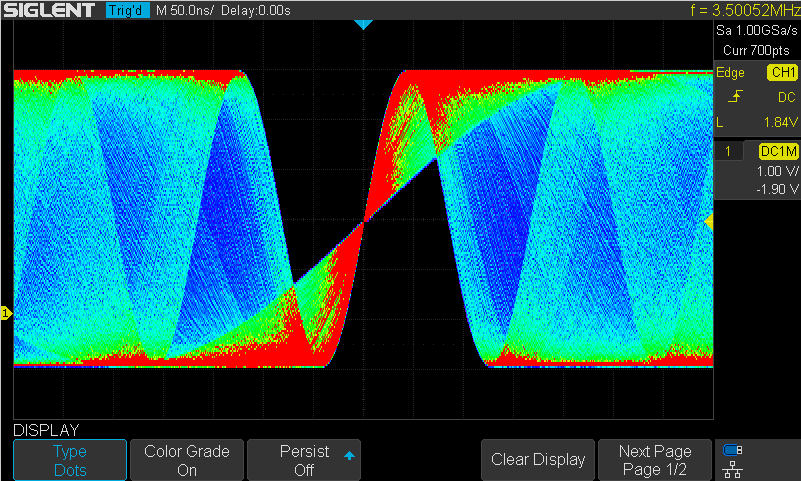

256段階の輝度と色温度による波形頻度の表示

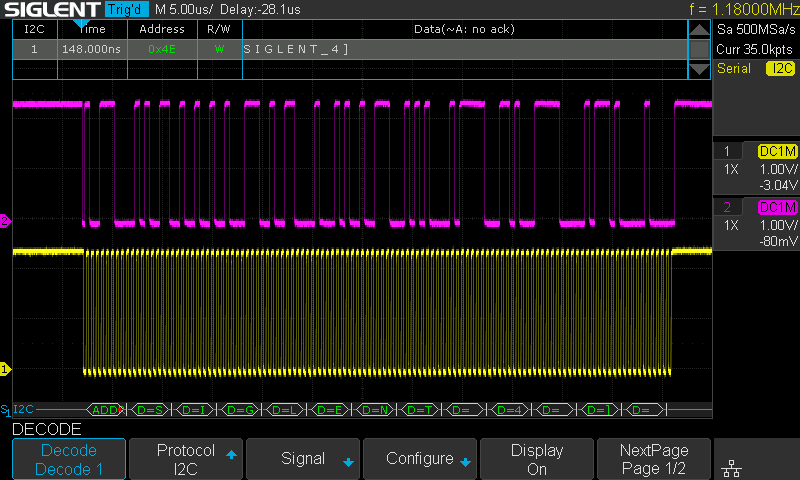

シリアルバストリガ/デコード機能の標準搭載

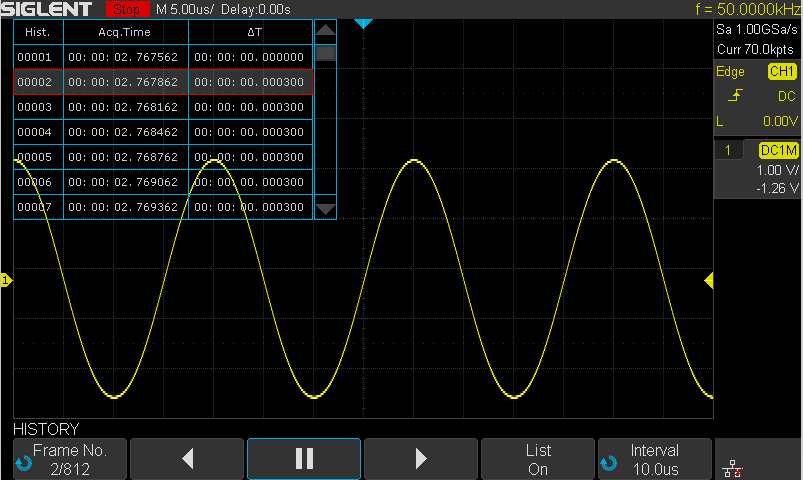

最大400,000wfm/s 波形キャプチャレート(シーケンスモード)


基本仕様

型番 SDS1104X-U
メーカー SIGLENT
原産国 中国
寸法 312×132.6×151(mm)
重量 本体:2.6kg
ディスプレイ 7インチTFT液晶(800×480)
帯域幅 100MHz
チャンネル数 4
サンプリングレート 1GSa/s
メモリ長 14Mポイント
トリガ エッジ、スロープ、パルス、ウィンドウ、ラント、インターバル、タイムアウト、パターン
演算機能 FFT・加算・減算・乗算・除算・微分・積分・平方根
標準インターフェース USBホスト、USBデバイス(USB-TMC)、LAN、パス/フェイル、トリガ出力

※ 詳細仕様についてはコチラ:SDS1104X-U シリーズ データシート(英語)


構成品

構成品 数量 備考
SIGLENT SDS1104X-U 1
保証書 1 製品本体:購入後3年保証、付属品:購入後1年保証
電源コード 1
USBケーブル 1
受動プローブ 4
クイックスタートガイド 1 英語
CD 1 ユーザーマニュアル(英語)、ソフトウェア収録
品質証明書 1

留意事項

  • 当店はメーカー正規代理店として、本製品の販売及びサポートの提供を行います。
  • 製品に関するご質問、修理のご依頼等については、保証書記載の連絡先までお問い合わせください。

オプション
  • SIGLENT オプション オシロスコープ用キャリーバッグ
    SDS1000DL+/CML+, SDS1000X, SDS1000X-E, SDS2000X-E シリーズ用のキャリーバッグです。
    SDS1000DL+/CML+, SDS1000X, SDS1000X-E, SDS2000X-E シリーズ用のキャリーバッグです。
    7,800円(税抜)
  • SIGLENT オプション PP510 受動プローブ
    帯域幅:100 MHz; 減衰比:1X, 10X; 最大入力:300 V @ 1X, 600 V @ 10X; 動作温度:0 ~ 50℃
    帯域幅:100 MHz; 減衰比:1X, 10X; 最大入力:300 V @ 1X, 600 V @ 10X; 動作温度:0 ~ 50℃
    2,800円(税抜)
  • SIGLENT オプション CP4020 電流プローブ
    帯域幅:100 kHz; 最大連続電流:20 Arms; ピーク電流:60 A; スイッチング比:50 mV/A, 5 mV/A; DC 測定確度:±2% (0.4 A - 10 Apk) @ 50 mV/A, ±2% (1 A - 60 Apk) @ 5 mV/A; 電源:9 V 電池
    帯域幅:100 kHz; 最大連続電流:20 Arms; ピーク電流:60 A; スイッチング比:50 mV/A, 5 mV/A; DC 測定確度:±2% (0.4 A - 10 Apk) @ 50 mV/A, ±2% (1 A - 60 Apk) @ 5 mV/A; 電源:9 V 電池
    49,800円(税抜)
  • SIGLENT オプション DPB1300 差動電圧プローブ
    帯域幅:50 MHz; 減衰比:50X, 500X; 最大入力:1000 V CATⅡ, 600 V CATⅢ; 最大測定差動電圧(DC +ACpk):±130 V @ 50X, ±1300 V @ 500X; 動作温度:0 ~ 50℃; 電源:DC 12 V / 1.2 A アダプタ
    帯域幅:50 MHz; 減衰比:50X, 500X; 最大入力:1000 V CATⅡ, 600 V CATⅢ; 最大測定差動電圧(DC +ACpk):±130 V @ 50X, ±1300 V @ 500X; 動作温度:0 ~ 50℃; 電源:DC 12 V / 1.2 A アダプタ
    52,800円(税抜)
  • SIGLENT オプション HPB4010 高電圧プローブ
    オシロスコープ用高電圧プローブ。
    オシロスコープ用高電圧プローブ。
    55,800円(税抜)
  • SIGLENT オプション デモ・トレーニングボード
    様々な波形を生成できる、オシロスコープのデモ・トレーニング用基板です。
    様々な波形を生成できる、オシロスコープのデモ・トレーニング用基板です。
    21,800円(税抜)
  • SDS1000X-E/2000X-E シリーズ オプション ラックマウントキット
    SIGLENT SDS1000X-E/2000X-E シリーズ用ラックマウントキット
    SIGLENT SDS1000X-E/2000X-E シリーズ用ラックマウントキット
    14,800円(税抜)
