空気圧制御実習装置
品番 AKM-1307
空圧制御の学習に幅広く対応した実習教材
空圧制御に重要な要素を多数搭載した実習ユニット。各機器が実習用に効率よく配置されており、一部は取り外しての利用も可能。実習ユニットも大型ながら分割可能な構造となっているため、実習時のレイアウトも簡単で教育・研修におけるグループ学習に適しています。「オールエア制御編」と「ソレノイドバルブ編」で構成された学習コンテンツが付属。
- 空圧制御に必要な機器を満載した実習ユニット
- 実習の利便性を考慮した機器配置
- 学習スタイルに応じて実習ユニットの分割・配置が可能
- 空圧制御の基礎を解説した学習コンテンツが付属
- PLCの増設も可能
| 商品仕様 | |
|---|---|
| 商品名 | 空気圧制御実習装置 |
| 型番 | AKM-1307 |
| 製造者 | 株式会社アドウィン |
| サイズ | 外形寸法：607×490×222（mm）、重量：19.5kg |
| 定価 | 600,000円＋税 |
| 電源 | AC100V |
| 周波数 | 50/60Hz |
| 出力 | DC24V |
| 消費電流 | 0.3A（max） |
| 圧力範囲 | 0～0.7MPa |
| 構成品 |
|

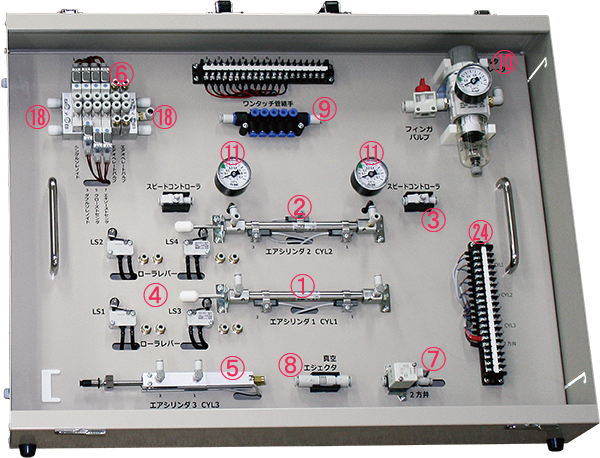

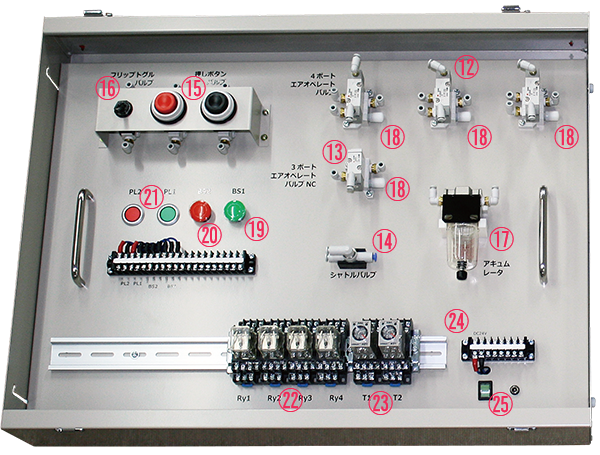

実習キット概要
| No. | 名称 | 数量 |
|---|---|---|
| ① | スリムシリンダー1 | 1 |
| ② | スリムシリンダー2 | 1 |
| ③ | スピードコントローラ | 2 |
| ④ | リミットバルブ | 4 |
| ⑤ | 真空パッド付マルチマウントシリンダ | 1 |
| ⑥ | 6連マニホールド | 1 |
| ⑦ | 直動2ポートソレノイドバルブ | 1 |
| ⑧ | 真空エジェクタ | 1 |
| ⑨ | ワンタッチ菅継手マニホールド | 1 |
| ⑩ | フィルタレギュレータ＆フィンガバルブ | 1 |
| ⑪ | 圧力計 | 2 |
| ⑫ | 3ポートエアオペレートバルブ | 1 |
| ⑬ | 4ポートエアオペレートバルブ | 3 |
| ⑭ | シャトルバルブ | 1 |
| ⑮ | 押ボタン形メカニカルバルブ | 2 |
| ⑯ | フリップトグル形メカニカルバルブ | 3 |
| ⑰ | アキュムレータ | 1 |
| ⑱ | サイレンサ | 9 |
| ⑲ | 押ボタンスイッチ（モーメンタリ） | 1 |
| ⑳ | 押ボタンスイッチ（オルタネイト） | 1 |
| ㉑ | 表示ランプ（赤・緑） | 2 |
| ㉒ | 電磁リレー | 4 |
| ㉓ | ソリッドステートタイマ | 2 |
| ㉔ | 電気配線用端子台 | 4 |
| ㉕ | 電源スイッチ＆DCジャック | 1 |
カリキュラム
| STEP | タイトル |
|---|---|
| 【空気圧制御実習装置の概要】 | |
| 1-1 | 空気圧制御実習装置について |
| 1-2 | 空気圧制御実習装置の特徴 |
| 1-3 | 空気圧制御実習装置を構成する機器 |
| 【実習の準備と接続関連】 | |
| 2-1 | 実習のための準備 |
| 2-2 | 接続方法（チューブの接続） |
| 2-3 | 接続ねじの締込方法 |
| 【空気の性質とその利用について】 | |
| 3-1 | 空気ってなんだ？ |
| 3-2 | 空気は圧縮できる！ |
| 3-3 | 圧力の数値表現 |
| 3-4 | 圧力の変化と圧縮空気の流れ |
| 3-5 | 絶対圧力とゲージ圧力 |
| 3-6 | 知っておこう圧力に関する基礎知識 |
| 3-7 | 空気中の水分とドレン |
| 【空気圧利用の実際】 | |
| 4-1 | 空気圧システムの特徴 |
| 4-2 | 空気圧システムの構成例 |
| 4-3 | 空気圧システムの構成機器の働きとポイント |
| 【オールエア回路の組み方】 | |
| 5-1 | オールエア回路の概要 |
| 5-2 | オールエア回路を構築するにあたって |
| 5-3 | オールエア回路の作成と実習 |
| 課題1-12 | |
| 【ソレノイドバルブ回路について】 | |
| 6-1 | ソレノイドバルブ編の概要 |
| 6-2 | 各機器の実習項目と内容 |
| 6-3 | 空気圧制御実習装置の取扱注意事項 |
| 6-4 | 空気圧制御実習装置に使用している機器のJIS記号 |
| 【空気圧制御実習装置 ソレノイドバルブの実習】 | |
| 7-1 | シリンダの速度制御：メータインとメータアウト |
| 7-2 | シリンダのクッション効果 |
| 7-3 | サイレンサの消音効果 |
| 7-4 | シリンダの最低作動圧力 |
| 7-5 | シングルソレノイドとダブルソレノイドの違い |
| 7-6 | クローズドセンタバルブ |
| 7-7 | エキゾーストセンタバルブ |
| 7-8 | スピードコントローラの取付位置による中途停止精度の違い |
| 7-9 | チューブの長さとシリンダ速度の関係 |
| 7-10 | 真空用マルチマウントシリンダの運転 |
| 【空気圧制御実習装置 技術資料】 | |
| 8-1 | 空気圧制御実習装置に使用されている機器一覧 |
| 8-2 | 空気圧制御実習装置に使用されている機器の型番 |
| 8-3 | 空気圧制御実習装置の仕様 |
